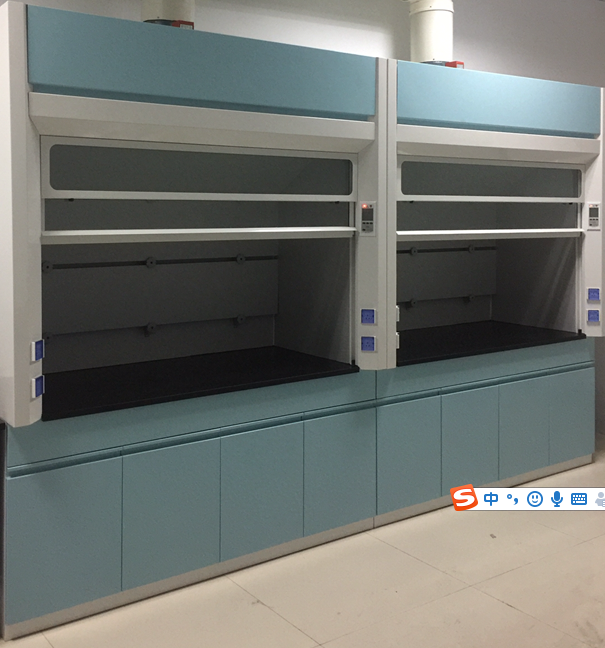

通风柜

1、主体结构：通风柜外框体为全钢优质冷轧钢板,高分子材料内衬的双层结构，主要采用≥1.2mm厚优质冷轧钢板，表面经环氧树脂粉末静电喷涂，涂层平整光滑，无喷涂层脱落、鼓泡、凹陷、压痕以及表面划伤、麻点、裂痕、崩角和刃口等，抗腐蚀性能强；通风柜上框体正面采用梯形门槛设计。

2、上柜：采用双层结构，外侧为1.2mm厚钢板，内侧为内衬板，双层结构的夹层空间大于100mm，以便安装更多的供应系统管道，通风柜两侧立柱采用1.2mm优质冷轧钢三角形设计，用于安装供应系统终端接收模块。立柱上边面板左侧与右侧立柱各标配2个220V/10A或16A插座，内衬板安装于通风柜上柜左侧、右侧、背侧，采用抗酸碱腐蚀、阻燃、自动熄火高分子有机材料。内衬材料表面光滑而且为白色或灰白色,厚度不得少于4mm，左侧与右侧内衬板可用于安装遥控水阀水嘴、遥控气阀气嘴，也可于安装插座等公共设备。安装可选择配备维修口，采用可拆卸模块设计，方便日后维修。导流板安装于通风柜背侧，采用材料为4mm厚暖白色抗倍特板，采用三段式设计，能有效的疏导气流流通，能避免气流在通风柜内形成涡流。

3、视窗：采用无间断平衡、隐蔽式结构设计。视窗配重平衡，保证视窗的平稳开、关，视窗上下滑动自如，可停留在任意位置。在通风柜视窗与通风柜工作台面垂直闭合处，设计留有防止气体外溢的气流栅，用以防止因温差而产生的对流气体外溢，保证当视窗关闭风机仍工作时，柜体内工作区不会产生负压。

4、照明：内部使用空间宽阔，顶部照明灯罩一组，工程塑料材质。灯罩配有5mm钢化玻璃，避免照明灯具与柜内气体接触，并配有散热孔设计。

5、集气罩：通风柜顶部配有集气罩，考虑静压损失和噪音控制，采用钟型集气风罩，以PP聚丙烯模塑制作。

6、通风柜调节门：采用实验室专用铝合金门框，表面经喷涂环氧树脂，镶嵌5mm厚单块安全玻璃，打开最大高度为750--760mm，

7、配重：并采用单一平衡配重设计，视窗调节门钢索为304不锈钢绳索，调节门轨道采用聚氯乙烯材质,调节门钢索滑轮座:固定座具防钢索脱落设计。在玻璃门的任意位置均可轻松升降移门，玻璃门不会出现前后、左右晃动；

8、通风柜台面：采用12.7mm优质黑色实芯理化板，通风柜内可配一次性成型实验室专用PP水槽或小水杯，耐酸碱、耐腐蚀，

9、通风柜底柜：柜体为全钢落地式结构。所有双开门型式底柜两片门间无中央垂直支柱阻挡。

门板20mm (±5%)厚,双层结构,内外面均经过环氧树酯粉末静电喷涂。踼脚板位于底柜正面下方，踢脚板除正面凹入部分外,两侧需与柜体钢板一体成型。底柜背面离墙有一个服务通道距离,用来布设电、水、气管路,隐藏设计。

11.五金及配件：铰链:不锈钢液压铰链。拉手：一体折弯拉手。

12、控制电气部分：液晶控制面板：安装于三角形立柱上，可控制风机开关、照明开关、风阀开启高度调节（如有配风阀的前提下）；电源：三角立柱两边各配置插座2个，共4个,10A。

13、通风柜专用水电气配件：根据客户实际需要，水、气都可在通风柜立柱或内侧安装控制阀,以及在柜内侧壁上设置水、气出口阀或考克,其出口接头为锯齿多节状以确保软管衔接时的紧密；根据客户实际需要，可选配小水槽及单联龙头，小水槽外尺寸为：258*138*154mm

14、通风系统：（选配项）根据客户现场量身定制后做方案后测算价格。
