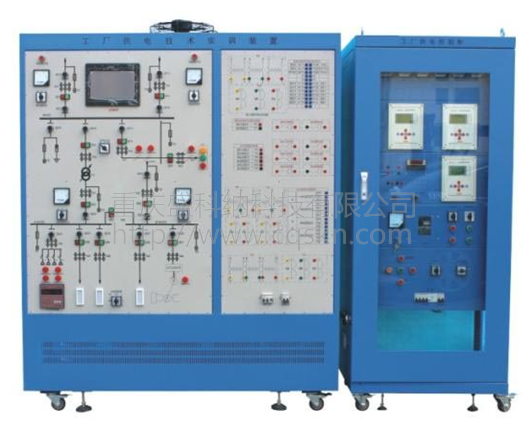

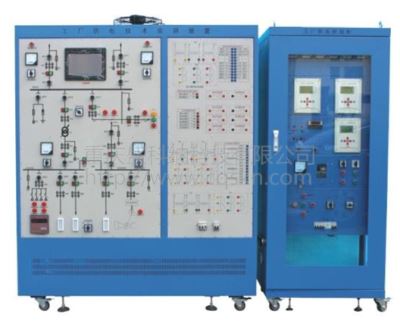

1）变配电所一次接线系统：

模拟10kV/380V降压变配电所，至少包括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。

2）彩色触摸屏：

采用不低于7英寸电阻式触摸屏，可与仿真装置通信，并提供变配电所人机操作界面，用来查看测量数据（每个断路器上的电压、电流、有功功率、无功功率、功率因数）、断路器状态和进行断路器操作控制。

3）多功能微机保护装置：

包括模块：10kV馈线微机保护装置模块、35kV线路微机装置模块、110kV线路成组微机保护装置模块、变压器主保护装置模块、变压器后备保护装置模块、电容器微机保护装置模块、电动机微机保护装置模块、数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块。

4）实训功能：

1）工厂供电电气接线图的认知

实验一、变配电所一次电气接线模拟认知实验

实验二、变配电所监控实验

2）工厂变配电室值班技能培训

实验一、变配电送电倒闸操作实验

实验二、变配电所停电倒闸操作实验

实验三、一路进线供电转两路供电倒闸操作实验

实验四、两路进线供电转一路供电倒闸操作实验

实验五、变压器运行转检修倒闸操作实验

实验六、变压器检修转运行倒闸操作实验

实验七、母线运行转检修倒闸操作实验

实验八、母线检修转运行倒闸操作实验

实验九、故障排查类考核注意事项

3）微机保护实验

实验一、模拟
